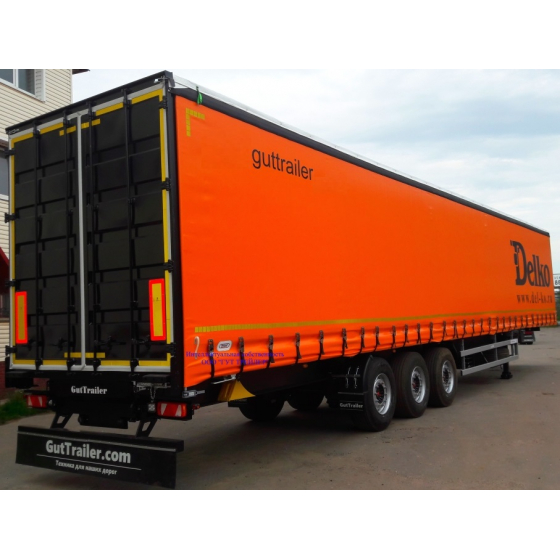

Трехосный шторный полуприцеп КОНИКИ ГУТТРЕЛЕР модель FS-453TC L=16,5 V=109

Цена: 38 000 Евро

Трехосный шторный полуприцеп КОНИКИ ГУТТРЕЛЕР модель FS-453TC L=16,5 V=109

  • Для эксплуатации с европейским тягачом с колесной формулой 4х2 по ISO 1726:2000 (E)
  • Высота седельно-сцепного устройства (ССУ): 1 150 мм
  • Внутренний объем: 109 м3
  • Габаритная длина: 16 500 мм
  • Тент производства «ROLAND International Polska Sp. z o.o»
  • 6 пар стоек из трубы 80х80х3

Трехосный шторный полуприцеп КОНИКИ ГУТТРЕЛЕР модель FS-453TC L=16,5 V=109

(для эксплуатации с европейским тягачом с колесной формулой 4х2 по ISO 1726:2000 (E)


СПЕЦИФИКАЦИЯ НА ПОЛУПРИЦЕП ГУТТРЕЛЕР:

ТЕХНИЧЕСКИЕ РАЗМЕРЫ:

  • Габаритная длина: 16 500 мм
  • Габаритная ширина (по переднему и заднему порталам): 2 550 мм
  • Габаритная высота: 4 000 мм
  • Колесная колея: 2 040 мм
  • Высота седельно-сцепного устройства (ССУ): 1 150 мм
  • Внутренняя длина: 16 355 мм
  • Внутренняя ширина: 2 490 мм
  • Внутренняя высота: 2 685 мм
  • Высота бокового проема: 2 542 мм. (ок.)
  • Внутренний объем: 109 м3

ВЕСОВЫЕ ПАРАМЕТРЫ:

  • Масса снаряженного изделия (в базовой комплектации): 7 900 кг (ок.)
  • Полная масса изделия (с грузом): 38 000 кг
  • Распределенная полная масса на ССУ: 11 000 кг
  • Распределенная полная масса на осевые агрегаты: 27 000 кг
  • Масса перевозимого груза (теоретически допустимая): 30 100 кг

РАМА ИЗДЕЛИЯ:

  • Рама изделия, состоящая из балок двутаврового сечения, соединенных между собой поперечными элементами. Полки двутавровых балок, ребра и поперечные элементы рамы выполнены из высококачественной стали;
  • Опорная плита усиленного исполнения с 2-х дюймовым шкворнем седельно-сцепного устройства JOST/SAF (Германия), выполненным в соответствие с ГОСТ Р 41.55-2005 (Правила ЕЭК ООН №55). Расположение шкворня согласно стандарту ISO 1726:2000 (E);
  • Две эвакуационных петли в задней части рамы;
  • Крепление номерного знака с отверстиями под рамку регистрационного номера;
  • Опорное устройство JOST/BPW (Германия) грузоподъемностью 24 т. (2х12). Одностороннее управление подъемом/опусканием расположено справа по ходу изделия;
  • Корзина для перевозки двух запасных колес смонтированная в передней части изделия перед осевыми агрегатами. Несъемное исполнение – сварное крепление корзины к раме. 2 шт. держателя запасного колеса;
  • Заднее противоподкатное устройство выполнено в виде трубы 100х100х6 в соответствие с ГОСТ Р 41.58-2001 (Правила ЕЭК ООН №58.01);
  • Боковые противоподкатные устройства выполнены из анодированного алюминия в соответствие с ГОСТ Р 41.73-99 (Правила ЕЭК ООН №73), с возможностью подъема/опускания;
  • Кронштейны задних фонарей, установлены на уровне рамы изделия;
  • Специальный профиль наружной обвязки, позволяющий крепить груз в любом месте по всей внутренней длине изделия;
  • 24 шт. скобы для крепления груза с рабочей нагрузкой по 2 000 кг на каждую.;

ОСЕВЫЕ АГРЕГАТЫ:

  • Трехосный осевой агрегат 3х9000 кг. SAF INTRADISC plus INTEGRAL, усиленное исполнение для сложных дорожных условий;
  • Специальная комплектация Delko:
  • три осевых агрегата с допустимой нагрузкой 9 000 кг. на ось;
  • расстояние между осями – 1 360 мм / 1 360 мм;
  • пневмоподвеска IU25/2000 42;
  • дисковые тормоза 430 мм.;
  • исполнение агрегатов согласно чертежу №582921374821;
  • усиленное исполнение осевой балки BI9-22S 2040/1300 (толщина стенки – 11 мм);
  • амортизаторы № 2.376.0084.0;
  • пневморессоры SAF 2919V №3229004200 (диаметр 350 мм);
  • механизмы крепления сайлентблоков подвески с эксцентриковыми и упорными шайбами;
  • тормозной суппорт SAF SBS 2220;
  • Тормозной механизм – дискового типа;
  • Подвеска – пневматическая SAF;

КОЛЕСА И ШИНЫ:

  • Колеса в сборе с диском 11,75х22,5 ET120 – 7 шт. (вкл. запасное колесо);
  • Шины Cordiant, размерность – 385/65R22.5;

ТОРМОЗНАЯ СИСТЕМА:

  • Электронная тормозная система пневматического типа WABCO TEBS-E;
  • Монтаж системы согласно ГОСТ Р 41.13-2007 (Правила ЕЭК ООН №13) и предписаниям фирмы изготовителя;
  • Конфигурация ABS – 2S/2M, 2 датчика частоты вращения (установлены на среднем осевом агрегате) и модулятор полуприцепа;
  • Функция EBS – Электронная антиблокировочная система;
  • Функция RSS – Электронная система предотвращения опрокидывания изделия;
  • 2 шт. стальных ресивера для пневмоподвески и тормозной системы;
  • Рабочая тормозная система пневматическая, двухпроводная с колесными механизмами дискового типа;
  • Стояночная тормозная система с пневматическим приводом с пружинными энергоаккумуляторами (Tristop-цилиндрами) на втором и третьем осевых агрегатах;
  • Комбинированный воздухораспределитель с функцией растормаживания (PREV);
  • Кран ручного управления подъемом и опусканием шасси с пневмоподвеской;
  • 2 шт. соединительных головки (питающая и управляющая) по норме ISO 1728;
  • Источник электропитания – розетка ABS в соответствие с ISO 7638 (без соединительного кабеля с тягачом);

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ:

  • Система электрооборудования ASPOECK, номинальное напряжение 24V. Взрывобезопасное исполнение с изоляцией разъемов;
  • Монтаж системы согласно ГОСТ Р 41.48-2004 (Правила ЕЭК ООН №48);
  • Подключение электрооборудования – 2х7 контактных штепсельных разъема или 15 контактный штепсельный разъем в соответствие с ISO 1185, ISO 3731, ISO 12098 (без соединительных кабелей с тягачом);
  • 2 шт. передних габаритных фонаря белого свечения. Базовое исполнение;
  • 8 шт. боковых габаритных фонаря оранжевого свечения. Базовое исполнение;
  • 2 шт. задних пяти камерных фонаря со светоотражателями и выносными контурными фонарями в резиновых кожухах. Базовое исполнение;
  • 2 шт. фонаря подсветки номерного знака. Базовое исполнение;
  • 2 шт. дополнительные фары заднего хода, установленные в задней части изделия. Диодное исполнение;

ПОЛ:

  • Фанерный S27 мм (ламинированная многослойная фанера производства UPM - Kymmene Oyj);
  • Рифленая поверхность;
  • Допускается езда автопогрузчика полной массой (с грузом) до 4 500 кг.;

ПЕРЕДНЯЯ СТЕНКА:

  • Профилированная передняя стенка из высококачественной стали. Не съемная;
  • Расположение панели крепления электро/пневмо-разъемов на высоте ок. 960 мм. от седельно-сцепного устройства тягача;

ЗАДНЯЯ СТЕНКА:

  • 2 шт. распашных створки дверей контейнерного типа из высококачественной стали;
  • На каждой створке дверей по 4 шт. усиленных шарнирных петли и по 2 шт. запорных поворотных штанги;
  • Открытие створок дверей на 270 градусов. Фиксаторы открытых створок дверей;
  • 2 шт. механических устройства натяжения боковых стенок тента, интегрированные в задний портал;
  • 1 шт. выдвижная оцинкованная телескопическая лестница, расположенная в задней части изделия справа по ходу движения;
  • 2 шт. резинометаллических отбойника, расположенных горизонтально под створками двери;
  • 2 шт. светоотражающие таблички ECE 70;

КАРКАС НАДСТРОЙКИ:

  • Конструкция надстройки позволяет осуществлять следующие виды загрузок: заднюю с терминала, боковую (отдельно сдвигаемые боковины тента), верхнюю (отдельно сдвигаемая крыша надстройки);
  • Сдвижной каркас крыши EDSHA LITE PLUS;
  • Не таможенное исполнение;
  • Не регулируемый по высоте каркас надстройки;
  • Без возможности подъема каркаса крыши;
  • 2 шт. верхних продольных алюминиевых балки крыши с установленным резиновым уплотнительным профилем;
  • 8 шт. стальных боковых сдвижных стоек, не регулируемых по высоте;
  • Боковые стойки с карманами под 4 ряда деревянных перекладин и нижним карманом высотой ок. 600 мм. для установки профилей борта;
  • 2 шт. стальных задних стоек, не регулируемых по высоте. Стойки не съемные;
  • Без 4-х рядов деревянных перекладин;
  • Без установки профилей борта;
  • Приспособления для верхнего крепления ремней на боковых стойках (используется для диагонального стягивания ремнями стоек с целью уменьшения колебаний каркаса надстройки при движении с неполной загрузкой);

БОРТА:

  • Без бортов;

ТЕНТ:

  • Тент производства «ROLAND International Polska Sp. z o.o»;
  • Материал тента: ПВХ плотностью 900 гр./м2;
  • Исполнение тента: Curtainsider (отдельно сдвигаемые боковины тента и крыша);
  • Светопроницаемая крыша;
  • Цвет тента: Оранжевый (RAL 2008);
  • Реклама на тенте: GutTrailer;
  • Вертикальные запорные ремни со стальными скобами для крепления тента к обвязке изделия, расположены на расстоянии ок. 600 мм. друг от друга;
  • Таможенный трос;

ПОДГОТОВКА ПОВЕРХНОСТИ ИЗДЕЛИЯ К ПОКРАСКЕ:
  • Дробеструйная обработка рамы и металлических деталей изделия согласно ГОСТ Р ИСО 8501-1-2014 (стандарт ISO 8501-01:2007) до степени Sa 1/2.;
  • Обдувка изделия сжатым воздухом после дробеструйной обработки (удаление остатков дроби из скрытых поверхностей), подготовка поверхности к последующему нанесению лакокрасочного покрытия согласно ГОСТ 9.402-2004;

ПОКРАСКА ИЗДЕЛИЯ:
  • Покраска изделий высококачественными материалами фирмы Lankwitzer Lackfabrik GmbH (Германия), сертифицированными «Deutsche Bahn AG»;
  • Применение двухкомпонентной эпоксидно-полиуретановой системы;
  • Изделие перед нанесением эмали обрабатывается грунтом;
  • Цвет шасси, задних и боковых стоек, передней и задней стенки – черный (RAL 9005);
  • Боковое противоподкатное устройство – анодированный алюминиевый профиль серебристого цвета (без покраски);
  • Заднее противоподкатное устройство окрашено в цвет шасси, либо серебристого цвета;
  • Колесные диски – серебристого цвета;
  • Средняя толщина лакокрасочного покрытия (включая грунт) – 110-120 мкм.;

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
  • Кронштейны крепления таможенного троса, расположенные на передней стенке слева и справа;
  • 1 шт. инструментальный ящик в задней части изделия, расположенный между двутавровых балок рамы. Длина ящика – ок. 1 000 мм. Створка ящика открывается наружу и имеет два фиксатора с возможностью установки замков;
  • 1 шт. ящик для стоек, расположенный в передней части изделия перед осью;
  • Боковые стойки в верхней части имеют кронштейн для установки поперечных перекладин;
  • Поперечные перекладины, установленные между боковых стоек;
  • Фиксация цепью первой поперечины сдвижной крыши;
  • 4 шт. ременных стропы с лебедкой для диагонального стягивания каркаса;
  • 6 пар карманов, расположенных слева и справа по краям рамы для монтажа вставных стоек 80х80;
  • 6 пар стоек из трубы 80х80х3;
  • 4 шт. пластиковых полу-крыла расположенных перед первой и за третьей осью. 2 шт. брызговика с логотипом “GUTTRAILER” за задней осью;
  • Брызговик с логотипом “GUTTRAILER” по всей длине заднего противоподкатного устройства;
  • 2 шт. противоподкатных пластиковых упора колеса с держателями;
